Как правильно и безопасно подключить светодиодные светильники

Статья обновлена 27.12.2025

• Преимущества светодиодных светильников
• Основные типы светодиодных светильников
• Правила безопасного подключения и необходимые инструменты
• Нюансы и схемы подключения светодиодных светильников к 220В
• Последовательный способ монтажа
• Параллельное подключение
• Лучевой способ монтажа освещения в помещении
• Особенности монтажа светильника со светодиодами и тремя контактами
• Особенности монтажа светодиодных светильников на потолке
• Пошаговая инструкция по подключению светодиодного светильника
• Чего нельзя делать при подключении светильников?
• Ошибки при подключении светодиодных светильников и их решение



Светодиодные светильники становятся все более популярными благодаря их долговечности, экономичности и безопасности. Они значительно превосходят традиционные лампы накаливания и ртутные источники света. Однако для их корректного функционирования важно правильно выполнить подключение. В этом руководстве мы разберем все нюансы, чтобы вы могли безопасно и эффективно установить светодиодное освещение.

Преимущества светодиодных светильников

Прежде чем приступить к подключению, важно понимать, почему светодиодные светильники стали стандартом в освещении:
Экономичность – потребляют в 5–10 раз меньше энергии, чем лампы накаливания.

• Долговечность – срок службы до 50 000 часов, что в 20–50 раз дольше традиционных ламп.
• Безопасность – не нагреваются, не содержат ртути, устойчивы к перепадам напряжения.
• Отсутствие мерцания – снижают нагрузку на глаза.
• Универсальность – доступны в различных формах: потолочные, настенные, встраиваемые, трековые.

---

Основные типы светодиодных светильников

Перед монтажом важно выбрать правильный тип светильника:

Правила безопасного подключения и необходимые инструменты

При установке светодиодных светильников важно строго соблюдать технику безопасности, чтобы избежать короткого замыкания, удара током и других возможных опасностей.

Основные правила работы с LED-освещением

• Все работы по монтажу и обслуживанию осветительных приборов выполняются только при полностью отключенной электросети. Перед началом работ убедитесь, что выключатель на распределительном щитке отключен.
• Если в схеме предусмотрен блок питания, его следует использовать только по назначению, указанному в инструкции. Подключение неподходящего блока может привести к выходу светильника из строя.
• Проверяйте соответствие мощности светильника и параметров электросети. Превышение допустимой нагрузки может вызвать перегрев и сократить срок службы ламп.
• Используйте индикаторную отвертку или мультиметр для проверки наличия напряжения перед подключением.
• Работать с проводами следует только сухими руками – даже в диэлектрических перчатках. Влажные руки увеличивают риск поражения электрическим током.
• Для предотвращения перегрева важно оставлять свободное пространство вокруг светильников. Особенно это касается встраиваемых моделей, установленных в натяжные потолки.
• Не допускается монтаж светильников вблизи источников воды без соответствующей защиты (IP-рейтинга). Для влажных помещений и уличного освещения используйте только влагозащищенные модели.
• В случае выявления неисправностей в светильниках или проводке не пытайтесь ремонтировать их самостоятельно – это может привести к короткому замыканию или возгоранию. Лучше обратиться к специалистам.
• Запрещается использовать поврежденные провода и изолировать соединения обычной изолентой. Со временем она рассыхается и теряет свои защитные свойства. Лучше использовать термоусадочную трубку или клеммные зажимы.

Инструменты, необходимые для установки

Для безопасного монтажа светодиодного освещения понадобятся:

• Индикаторная отвертка – для проверки наличия напряжения.
• Плоская и крестообразная отвертки – для крепления проводов и соединений.
• Пассатижи и бокорезы – для работы с проводами.
• Стриппер (инструмент для зачистки изоляции) – для удобного снятия изоляции без повреждения жил.
• Клеммные зажимы (WAGO или аналогичные) – обеспечивают надежное соединение без скручивания проводов.
• Диэлектрические перчатки – для дополнительной защиты от поражения током.

---

Популярные модели светодиодных светильников

Светильник LED UDP-TP30-36w-IP40-6500K-Opal (равномерная засветка / универсальный)	Светильник уличный светодиодный консольный ДКУ ASL- PRO66 100вт	Светильник светодиодный LAURA-LED-1200-50Вт-4000К-IP40/Лаура	О-38-SLIMUS MILKY-1200 IP65 промышленный светодиодный светильник со степенью защиты
36 Вт | 3200 Лм | IP40 | 6500K	100 Вт | 220 В | IP65	50 Вт | 220 В | 4000 K | 6000 Лм | IP40K	19 Вт | 5000 K | 1900 Лм | IP65

Больше LED светильников

---

Нюансы и схемы подключения светодиодных светильников к 220В

Подключение LED-освещения к сети 220В может выполняться разными способами, каждый из которых имеет свои особенности, преимущества и недостатки.

💡Последовательный способ монтажа

После довательное подключение светодиодных светильников используется в том случае, если требуется минимизировать расход кабеля. Однако важно учитывать, что при такой схеме напряжение делится между всеми подключёнными лампами, из-за чего их яркость может снижаться.

Принцип работы последовательного подключения:

• Электрический ток последовательно проходит через каждую лампу, замыкая цепь.
• Если одна из лампочек перегорит, вся цепь перестанет работать.
• Важно не подключать более шести светодиодных светильников в один ряд, иначе яркость освещения будет недостаточной.

Схема монтажа:

1. Фазный провод от выключателя подводится к первому светильнику.
2. От выхода первого прибора идёт соединение со следующим светильником.
3. Последний светильник замыкается на нулевой провод, который подключается к распределительной коробке.

Важно не перепутать местами питание и ноль. В противном случае светильники окажутся под постоянным напряжением, что приведет к опасности.

---

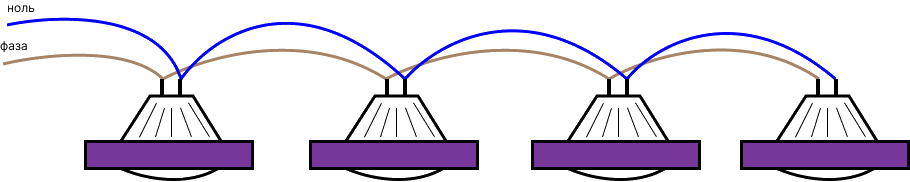

💡 Параллельное подключение

Параллельная схема монтажа светодиодных светильников считается более удобной и практичной, так как выход из строя одного прибора не влияет на работу остальных. При этом каждый светильник получает одинаковое напряжение, что обеспечивает равномерную яркость освещения.

Схема монтажа:

• От распределительной коробки прокладывается кабель с фазой и нулём.
• Каждый светильник подключается к общей линии, образуя параллельные соединения.
• Для безопасного соединения рекомендуется использовать клеммные зажимы.

---

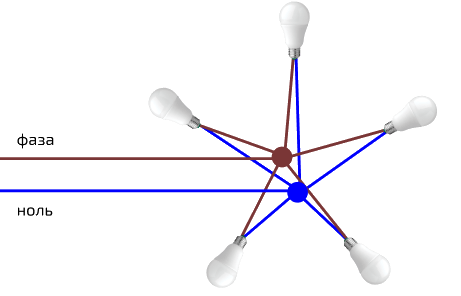

💡 Лучевой способ монтажа освещения в помещении

Лучевой способ считается самым надёжным, но и самым сложным в исполнении. Он требует большого количества проводов, так как к каждому светильнику подводится отдельный кабель от распределительной коробки.

Особенности лучевого монтажа:

• Обеспечивает максимальную стабильность работы системы освещения
• Позволяет независимо управлять каждой лампой.
• Требует больше кабеля и времени на установку.

Схема монтажа:

• От распределительной коробки проводится отдельный провод к каждому светильнику.
• Все кабели соединяются внутри распределительной коробки.
• При необходимости можно подключить диммеры или индивидуальные выключатели.

---

💡 Особенности монтажа светильника со светодиодами и тремя контактами

Некоторые светодиодные светильники имеют три контакта: фазу, ноль и заземление. Их правильное подключение повышает безопасность эксплуатации.

Как подключить светильник с тремя контактами:

• Фазный провод (L, обычно коричневый или красный) – соединяется с выключателем, затем подключается к соответствующему контакту светильника.
• Нулевой провод (N, синий) – идёт напрямую от распределительной коробки к лампе.
• Заземление (PE, жёлто-зелёный провод) – подключается к контуру заземления здания.

Важно использовать клеммные колодки вместо обычной изоленты, так как они обеспечивают более надёжное соединение и предотвращают короткие замыкания.
Важно! Если провод заземления отсутствует, его нельзя подключать к нулю.

---

💡 Особенности монтажа светодиодных светильников на потолке

При установке светильников на потолок, особенно на натяжные покрытия, необходимо учитывать особенности крепления, чтобы избежать перегрева и деформации материала.

Рекомендации по установке светильников на потолке:

• Для натяжных потолков используют специальные платформы или монтажные кольца, предотвращающие провисание полотна.
• Отверстие для светильника вырезается аккуратно, чтобы не повредить материал.
• При монтаже в гипсокартонный потолок используются пружинные крепления, позволяющие фиксировать лампу без дополнительных элементов.
• Все соединения проводов необходимо изолировать качественными клеммами или термоусадочными трубками.

Соблюдая данные рекомендации, можно обеспечить долговечность и безопасность системы освещения в помещении.

Светодиодный светильник RVE-LBX-MOSS-RING	Светильник универсальный UDP-T66-36W 6500K	О-38 SLIMUS MILKY-1200 IP65	О-38 SLIMUS MILKY-1200 IP65
220 В | 3000 K | IP20	36 Вт | 3400 Лм | IP40	38 Вт | 5000 K | 3800 Лм | IP65	38 Вт | 5000 K | 3800 Лм | IP65

Купить светодиодные светильники в Минске

---

Пошаговая инструкция по подключению светодиодного светильника

Подключение светодиодного светильника к сети 220В требует внимательности и соблюдения техники безопасности. Ниже представлена подробная инструкция, которая поможет выполнить монтаж правильно и безопасно.

1. Подготовка к установке

✅ Выбор места для установки

• Определите, где будет установлен светильник, учитывая освещенность и доступность проводки.
• Убедитесь, что поверхность крепления подходит для монтажа (прочность, негорючесть).

✅ Отключение электричества

• Выключите питание на электрощитке, отключив соответствующий автомат.
• Проверьте отсутствие напряжения на проводах с помощью индикаторной отвертки или мультиметра.

✅ Подготовка инструментов

Для монтажа понадобятся:

• Отвертки (плоская и крестовая)
• Пассатижи или плоскогубцы
• Стрипперы (инструмент для зачистки проводов)
• Клеммные колодки (WAGO или аналогичные)
• Дрель с перфоратором (при необходимости сверления стен или потолка)
• Изолента или термоусадочная трубка
• Диэлектрические перчатки

2. Подключение проводов

✅ Определение проводов

• Фазный провод (обычно коричневый или черный).
• Нулевой провод (обычно синий).
• Заземляющий (если есть) – желто-зеленый.

✅ Зачистка проводов

Снимите 8–10 мм изоляции с проводов, используя стриппер или нож.

✅ Соединение проводов

• Соедините фазу светильника с фазой сети.
• Соедините ноль светильника с нулем сети.
• Если светильник имеет заземляющий провод – подключите его к заземлению.

⚠ Важно! Запрещено соединять провода с помощью обычной скрутки – используйте клеммные зажимы (например, WAGO) или пайку с термоусадкой.

3. Монтаж светильника

✅ Фиксация корпуса

Если требуется сверление, отметьте места для крепежа карандашом.
Просверлите отверстия и вставьте дюбели.
Закрепите светильник с помощью саморезов или анкерных болтов.

✅ Подключение клемм

Вставьте зачищенные концы проводов в клеммные колодки и затяните винты.
Проверьте надежность соединения, слегка потянув за провода.

✅ Установка ламп

Если светильник рассчитан на сменные лампы, установите их в патрон.

4. Проверка работоспособности

✅ Тестовое включение

• Включите автоматический выключатель и подайте питание.
• Проверьте, работает ли светильник, нет ли миганий или нагрева проводов.

✅ Финальная проверка безопасности

• Убедитесь, что провода не перегреваются.
• Осмотрите соединения на предмет оголенных участков.
• Убедитесь, что корпус светильника надежно закреплен.

5. Завершение работы

✅ Закрытие распределительной коробки (если использовалась)
✅ Уборка рабочего места
✅ Дополнительная проверка освещения в темноте (по необходимости)

---

Чего нельзя делать при подключении светильников?

🚫 Подключать и разбирать светильники при включенном питании.
🚫 Использовать некачественные соединения (скрутки без пайки или зажимов).
🚫 Применять негерметичные светильники во влажных помещениях.
🚫 Устанавливать осветительные приборы на неподготовленные поверхности (горючие или неустойчивые).
🚫 Перегружать линию слишком большим числом светильников, если проводка этого не выдерживает.

---

Ошибки при подключении светодиодных светильников и их решение

Правильное подключение светодиодных светильников – залог их безопасной и долгосрочной работы. Соблюдая основные правила электромонтажа, можно избежать коротких замыканий, перегрева и выхода оборудования из строя. Важно заранее выбрать подходящий способ подключения (последовательный, параллельный или лучевой), использовать качественные материалы и соблюдать меры безопасности.

При возникновении сложностей лучше обратиться к профессиональному электрику, особенно если речь идет о подключении сложных осветительных систем или работе с нестандартной электропроводкой.

---

Светильник светодиодный ЖКХ Круг 12Вт 4000К 960Лм IP65 СириусА	Светильник НТУ 12-60-203 УХЛ1.1, призма с гранями золотистая	Светильник ЛПП Waterproof GS 2×36Вт IP65 под Т8 люминесцентные лампы	Корпус светильника под LED ЛВО 4х18-CSVT 595×595
12 Вт | 960 Лм | IP65 | 4000K	E27 | IP44	2×36Вт | T8 (G13) | 220 В | IP65	4×18Вт | T8 (G13) | 220 В | IP20 | 595×595

Купить светодиодные светильники в нашем магазине

---

Светодиодные светильники – это современный и экономичный способ освещения, который при грамотном монтаже обеспечит комфорт и уют в вашем доме или офисе на долгие годы.
