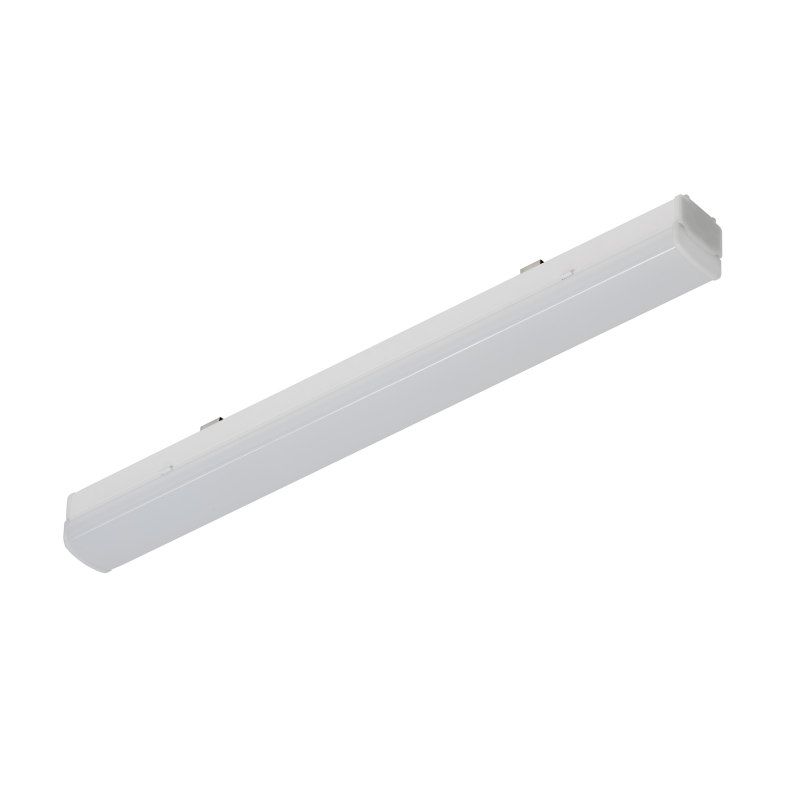

Модульный светодиодный светильник VOLGA PL OPAL

Модульный светодиодный светильник VOLGA PL OPAL
Модульный светодиодный светильник VOLGA PL OPAL

Модульный светодиодный светильник VOLGA PL OPAL

Бренд

ЦСВТ

Напряжение

230 В

Источник света

LED

Степень защиты

IP40

Статус

Под заказ

Вам нужна эксклюзивная партия товара и Вы хотите получить индивидуальную цену? Пишите - договоримся!

Запросить индивидуальную цену

Технические характеристики



Технические характеристики

Наименование
VOLGA PL/38/IP40
VOLGA PL/50/IP40
VOLGA PL/76/IP40
Потребляемая мощность светильника, Вт 38 50 76
Световой поток, Лм 4200 5600 8400
Потребляемый ток, А 0,17 0,17 0,33
Класс светораспределения по ГОСТ Р 54350 П
Типы КСС по ГОСТ Р 54350 Л, Г, К, Д, специальная
Коэффициент мощности более 0,95
Коэффициент пульсации, % менее 1%
Цветовая температура, К 4000/5000
Индекс цветопередачи, Ra более 80
Класс защиты,  IP по ГОСТ 14254-96 IP40
Кол-во шт. в упаковке 1
Размеры светильника, мм 864х70х100 1150х70х100 1720х70х100
Масса светильника, кг 2,1 2,7 3,72
Гарантия 5 лет

более точные технические и световые характеристики указаны в ies-файлах на сайте в разделе "Тех.информация"

Светильники могут поставляться в исполнении с блоком аварийного питания на 1 и 3 часа.



Описание

Модульные светодиодные светильники VOLGA PL предназначены для общего освещения больших торговых пространств, основного или локального освещения офисных помещений, таких как: переговорные комнаты, рабочие места сотрудников, зоны RECEPTION и др.

Описание

В рамках дальнейшего развития линейки высокоэффективных LED светильников серии VOLGA компания Центрстройсвет представляет модифицированную модель VOLGA PL.

Корпус светильника изготовлен из специального экструдированного алюминиевого профиля. Универсальное исполнение приборов (единый корпус) предусматривает их использование, как в варианте отдельно стоящих светильников, так и для выстраивания приборов в световую линию необходимой длины. Светильники VOLGA-PL - могут использоваться как отдельный осветительный прибор. Светильники VOLGA-PL совместно со светильниками VOLGA-PL/L предназначены для создания протяженной непрерывной световой линии. Питание подводится к базовому светильнику VOLGA-PL. Проходные светильники VOLGA-PL/L для линейного соединения - не имеют колодки для отдельного подключения к сети электропитания и торцевых крышек. В их комплект поставки входит специальная направляющая, которая обеспечивает точное и надежное соединение светильников в единую линию и исключает ошибку при монтаже. Встроенный электрический разъем обеспечивает электрическое соединение.

Светильники оснащены сквозной проводкой, обеспечивающей питание всех светильников в линии от одного базового светильника VOLGA-PL. Светильники в линии могут быть разделены на три независимых группы для возможности раздельной коммутации, обеспечения разных режимов освещения, организации дежурного или аварийного освещения. После соединения в линию на последний светильник ставится торцевая заглушка из комплекта поставки базового светильника. Таким образом, можно собрать непрерывную световую линию требуемой длины с питанием от одного базового светильника. Светильники устанавливаются на подвесах или крепятся на опорную поверхность.

Оптическая часть светильника – экструдированный поликарбонат. Создает равномерную засветку без точек и полос по всей длине световой линии.

Особенности

Возможность выстроить приборы в световую линию необходимой длины

Выстраивание светильников осуществляется присоединением корпуса светильника VOLGA/PL/L к корпусу светильника VOLGA/PL

Выстраивание в линию

Возможность переключения фаз в каждом светильнике

Светильник имеет пятижильную сквозную проводку: L1, L2, L3, N, заземление.  Устанавливаем переключатель фаз (переключатель черного цвета) на адаптере оптической части светильника в положение 1, 2 или 3

Переключение фаз

Сведения о безопасности светильников и сертификатах соответствия

    Светильники удовлетворяют всем обязательным и рекомендательным требованиям РФ и Таможенного Союза:

  • ТР ТС 004/2011 – «О безопасности низковольтного оборудования» - ГОСТ IEC 60598-2-1-2011 (Светильники стационарные общего назначения) и СТБ IEC 60598-1-2008 (Светильники. Часть 1. Общие требования и методы испытаний)
  • ТР ТС 020/2011 – «Электромагнитная совместимость технических средств» - СТБ ЕН 55015-2006 (Радиопомехи от электрического светового и аналогичного оборудования.), ГОСТ IEC 61547-2013 ( Помехоустойчивость светового оборудования общего назначения.), ГОСТ 30804.3.2-2013 (Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной группе), ГОСТ 30804.3.3-2013 (Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения.)

Имеются сертификаты соответствия выданные на основании лабораторных проверок в официальных испытательных центрах.

doc26094220160630121330 003 1



Чертеж и габаритные размеры

VOLGA PL чертёж



Рис. 1 Чертеж светильника VOLGA PL
