Светодиодный модуль VITA

Назначение:

Линейный встраиваемый светодиодный модуль LM-(VITA-PCB-12,6-510-16-3528-R)-NS (далее светодиодный модуль) предназначен для использования в качестве источника света при конструировании систем общего, специального и декоративного освещения. На основе этого модуля можно с низкими начальными затратами создавать экономичные осветительные устройства с высокими требованиями к энергоэффективности, качеству света и ресурсу эксплуатации.

Модули снабжаются самозажимным разъемом, позволяющим оперативно осуществлять подключение модуля к источнику питания без применения дополнительного оборудования и обеспечить ремонтопригодность конечного изделия.

Описание:

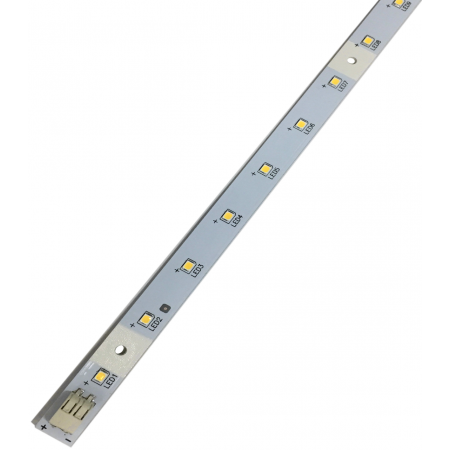

Линейный встраиваемый светодиодный модуль LM-(VITA-PCB-12,6-510-16-3528-R)-NS содержит 16 светодиодов серии 3528 производства Foshan Nationstar Optoelectronics Co. Светодиоды равномерно распределены по длине модуля с шагом 32 мм. При установке модулей в линию шаг между светодиодами сохраняется. Для крепления предусмотрены 4 отверстия диаметром 3.3 мм. Вокруг крепежных отверстий находится защитная зона диаметром 7,8 мм свободная от проводников под головку винта М3 или заклепки. Размер платы 510 мм х 12,6 мм х 1 мм.

В стандартной поставке модуль имеет двухконтактный подпружиненный разъем (аналог WAGO 2060), допускающий многоразовое подключение одножильного или многожильного провода сечением 0,5-0,75 мм2 без использования специального инструмента. Под заказ модуль может изготавливаться без разъема, с контактными площадками под пайку провода. Материал печатной платы стеклотекстолит FR4 толщиной 1,0 мм, цвет маски белый.

На групповой плате друг от друга модули предварительно отделены методом скрайбирования (нанесение несквозных двусторонних надрезов). Высота соединяющей перемычки обеспечивает легкое последующее отделение модулей от групповой платы. Разделение групповой платы на отдельные модули осуществляется методом дорезания соединяющей перемычки способами не допускающими механическое повреждение светодиодов и токопроводящих дорожек модуля.

Для предотвращения повреждения модулей в процессе разделения рекомендуется использование специальных установок разделения групповых заготовок.

Рекомендации по применению:

Для подключения модуля к сети переменного тока 230В требуется применение источника стабилизированного тока. Допускается как последовательное (рекомендуемое), так и параллельное подключение модуля к источнику питания. Следует учитывать, что при последовательном подключении ток равнозначно протекает по всей цепи и в случае неправильной коммутации не превысит критических значений.

В случае параллельного подключения ток источника питания делится на количество параллельно подключенных модулей и в случае неправильного подключения, может существенно превышать рекомендуемые эксплуатационные значения.

При подключении к источнику питания требуется строго соблюдать полярность, для этого на плате рядом с разъемом есть обозначения + и - напротив соответствующих выводов. Необходимо соблюдать следующую последовательность подключения модуля: сначала светодиодный модуль подключается к источнику питания и только потом источник питания включается в сеть.

Меры безопасности при обращении:

Светодиоды на модуле могут быть повреждены статическим электричеством, необходимо соблюдение требований стандарта ESD.

Не допускается изгиб изделия и механическое воздействие на светодиоды. Светодиодный модуль должен быть защищен от воздействия влаги, химических и агрессивных сред.

Особенности поставки:

Светодиодные модули производятся на автоматизированных установках поверхностного монтажа и поставляются на групповых платах по 18 модулей с технологическими полями в 5 мм по длинной стороне (см. док. 2).
